我们每天都在用 WiFi、蓝牙、USB——但你知道吗？在这些“高级”技术的背后，所有芯片互相“聊天”用的，其实是同一种最基础的“方言”。它只有两种音调：0V 和 5V（或 3.3V 等其他电平标准）。它的名字叫 TTL。
从单片机到 USB 转串口芯片，再到芯片与芯片之间的板级互联，TTL 电平几乎就是它们的“母语”。今天这篇文章不讲复杂的协议栈，只用一台示波器和几个小实验，带你亲眼看看芯片之间到底是怎么“说话”的。
写在前面：本文的演示目的是把抽象的理论知识变成肉眼可见的波形，因此会尽量避免使用过于晦涩的专业名词，方便初学者理解。如有疏漏之处，也欢迎各位大佬补充指正。
一、两个最基本的概念：模拟信号与数字信号
要理解芯片怎么通信，首先要知道两个最基本的概念：模拟信号和数字信号。

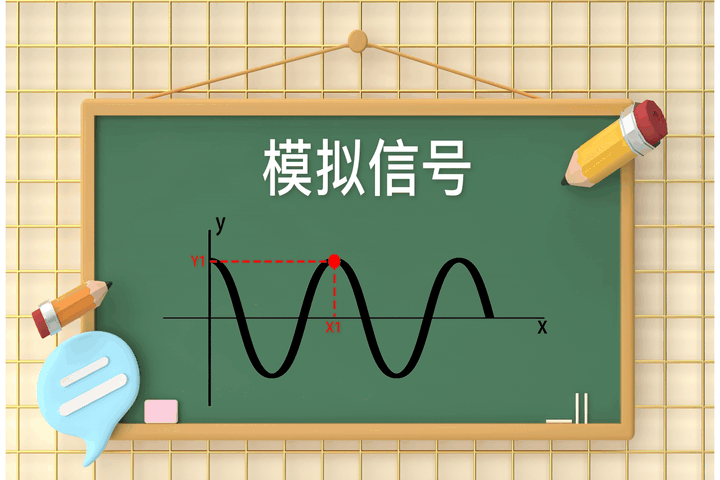

模拟信号是连续变化的。 我们以一条正弦波为例：横轴 X（时间）每走一点，纵轴 Y（电压）就跟着变一点，Y 可以取无限多个值——1.001V、1.002V、1.0021V……在任意两个电压值之间，永远还能找出第三个值。这就是模拟信号，现实世界中的声音、温度、光线，本质上都是模拟量。

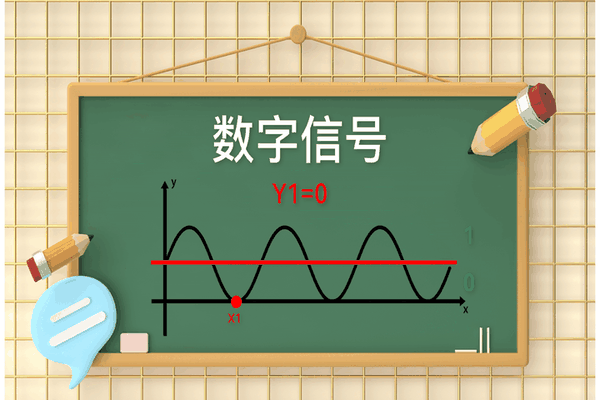

数字信号则只有两种状态：0 或者 1。 还是那条正弦波，我们在中间画一条线作为判决门限，规定：高于这条线的是 1，低于这条线的是 0。原本平滑的波浪，就这样被“切”成了一串方方正正的 0 和 1。简单来讲，Y 只能是“有”或者“无”，没有中间态。这就是数字信号。
但是这里有一个问题：如果信号正好卡在门限线上，电路该怎么办？ 它既不算高也不算低，输出就可能在 0 和 1 之间来回乱跳，造成误判。

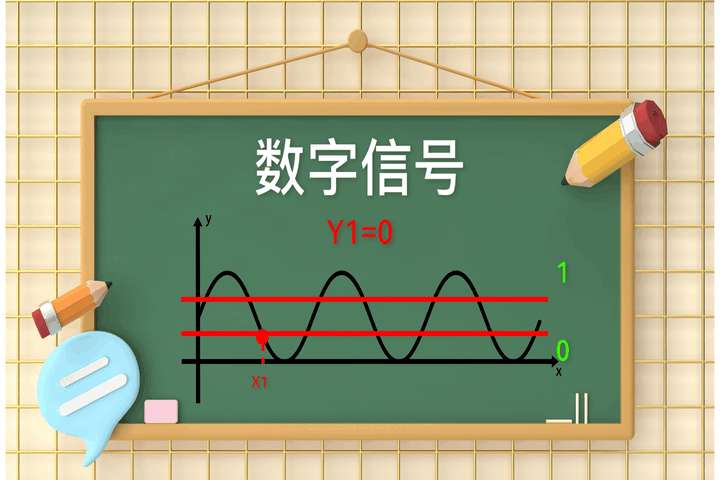

所以实际电路中，我们会设置两个门限：
- 信号从高往低掉，要跌破下限（低电平门限）才算 0；
- 信号从低往高爬，要突破上限（高电平门限）才算 1。
中间那段模糊地带呢？电路直接“装没看见”，保持原来的状态不翻转。这样一来，即使信号在这个区间里受到噪声干扰、小幅晃荡，输出依然是稳定的。
这种“双门限、带记忆”的设计，在电路上有个专门的名字叫迟滞比较（施密特触发），它是数字电路抗干扰的第一道防线。以经典的 5V TTL 电平标准为例：输出低电平不高于 0.4V，输出高电平不低于 2.4V；接收端则把 0.8V 以下认作 0，把 2.0V 以上认作 1。中间留出的这段差距，就是专门用来“吃掉”噪声的噪声容限。
二、编码：给 0 和 1 一本“密码本”
知道了 0 和 1 怎么表示，接下来的问题是：两个设备怎么知道对方“说”了什么？
设备能发送 1 或者 0，但一长串 01001000 本身并没有含义。所以我们需要一套统一的规则，把 0 和 1 的排列组合“翻译”成具体内容——这就是编码。你可以把它理解成一本双方事先约定好的“密码本”。

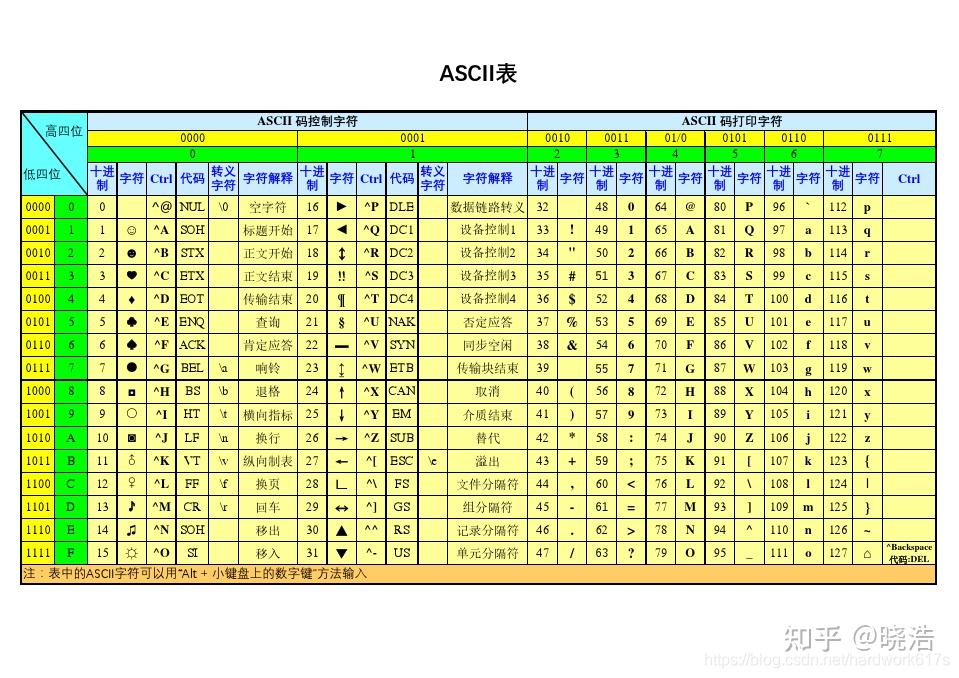

最经典的密码本就是 ASCII 码。它规定了大写字母【H】对应二进制 0100 1000（十六进制 0x48），【e】对应 0110 0101，以此类推，每个字符都有唯一对应的 0/1 组合。
但要注意，UART 串口有个重要特点——低位先发（LSB First）。也就是说，实际线路上传输的顺序是反过来的：【H】在导线上真实出现的比特流是 0001 0010，而不是书写习惯的 0100 1000。这一点在后面读示波器波形时非常关键。
三、起始位与停止位：话从哪开始，到哪结束
我们已经知道了如何表达内容，但两个芯片又该如何知道对方什么时候开始说话、什么时候说完了呢？
试想一下：如果线路空闲时是 0，那么发送方连续发三个 0，接收方根本分不清这是“三个 0”还是“根本没说话”。所以必须有一套统一的“报幕”规则：
- 平时不说话时，线路保持高电平（1），这是双方约定好的“安静状态”；
- 要开始说话时，先把线路拉低变成 0，这个下降沿就是发令枪，叫起始位——接收方一检测到这个从高到低的跳变，就知道“对方开口了”，立刻进入接收状态；
- 说完约定的位数后，再拉回高电平，叫停止位，表示“这句话说完了”。
这样，无论数据内容是什么，接收方都能准确知道“话从哪开始、到哪结束”。这种不需要额外时钟线、靠电平跳变自行对齐节奏的方式，正是异步串口名字的由来。
四、一帧数据的完整结构：以发送“Hello”为例

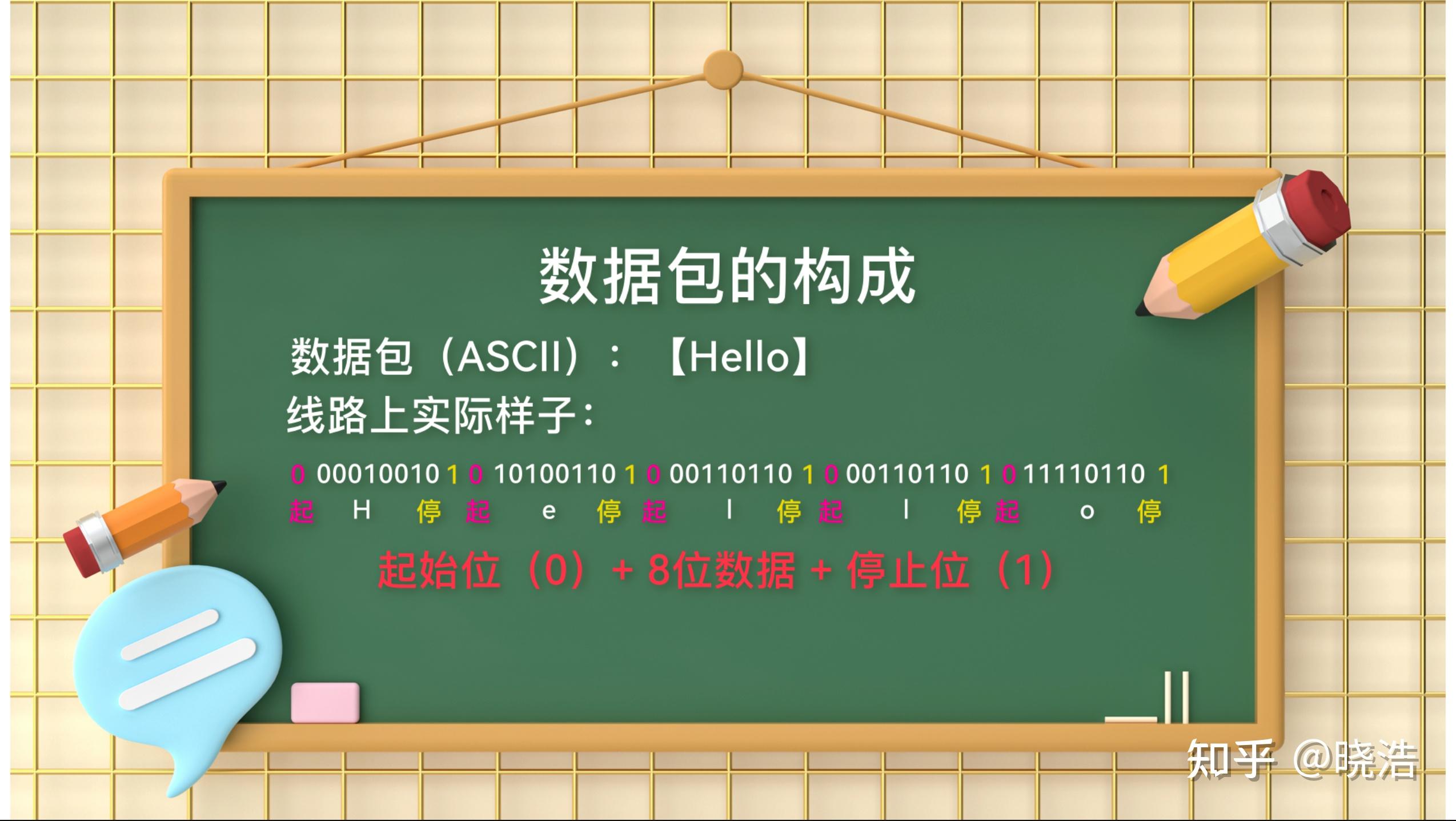

把前面的规则组合起来：按照低位先发的原则，发送【Hello】时，每个字母都独立打包成一“帧”，在线路上实际长这样：
每一帧的结构都是：起始位（0）+ 8 位数据 + 停止位（1），一共 10 个比特。
为什么数据位偏偏是 8 位？因为 ASCII 码一个字符正好可以用 8 位（一个字节）来表示，这样一次发一个字母，收发双方处理起来都最方便。当然，数据位并不是固定的，常见的配置还有 7 位、6 位甚至 5 位——这一点我们会在后面的实验中亲手验证。
五、波特率：双方约定好的“节拍”
但光有帧结构还不够。考虑一个棘手的情况：如果数据是连续的 1 或者 0，比如 11110000，线路上的波形就是一段长时间的高电平加一段长时间的低电平。接收方怎么知道这是 4 个 1 还是 3 个 1？
所以我们还必须约定每个 0 或 1 持续多长时间——这就是波特率（Baud Rate）。
规则很简单：相同的时间长度只表示一个比特。比如 1 秒钟传 1 个比特，波特率就是 1；1 秒钟传 9600 个比特，波特率就是 9600。接收方照着事先约定好的时间“节拍”去数，一个格子对应一个比特，就不会数错。
反过来说，如果两边的波特率约定不一致——发送方按 9600 的节拍说，接收方按 4800 的节拍听——那每个比特都会被数成两个，收到的必然是乱码。这就是为什么串口通信前，双方必须先统一参数。
波特率的倒数就是位宽（每位持续时间）：波特率 50 对应每位 20ms，波特率 9600 对应每位约 104μs。这个换算关系，马上就会用到。
六、实验验证：用示波器亲眼看一次“Hello”
理论讲完了，接下来我们动手验证。

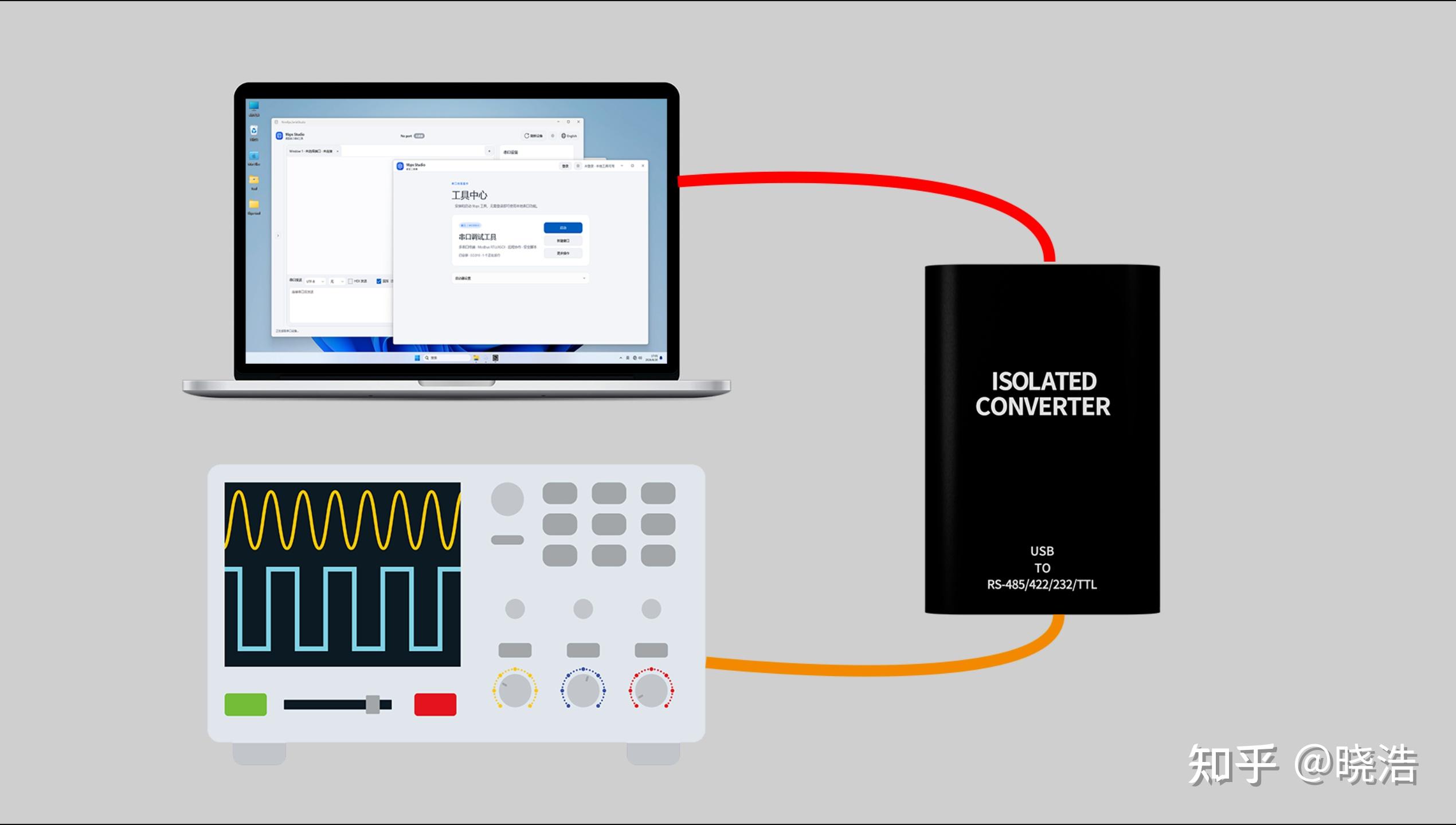

实验器材：USB 转 TTL 转换器、示波器、电脑、杜邦线若干。
接线方法：找到转换器上的对应接口——TXD（发送端）和 GND（地），分别连接到示波器的探头信号端和接地夹。注意，示波器测量的是两点之间的电压差，所以 GND 一定要共地，否则测到的波形没有意义。接线完成后，用 USB 线把转换器接入电脑，即可开始测试。

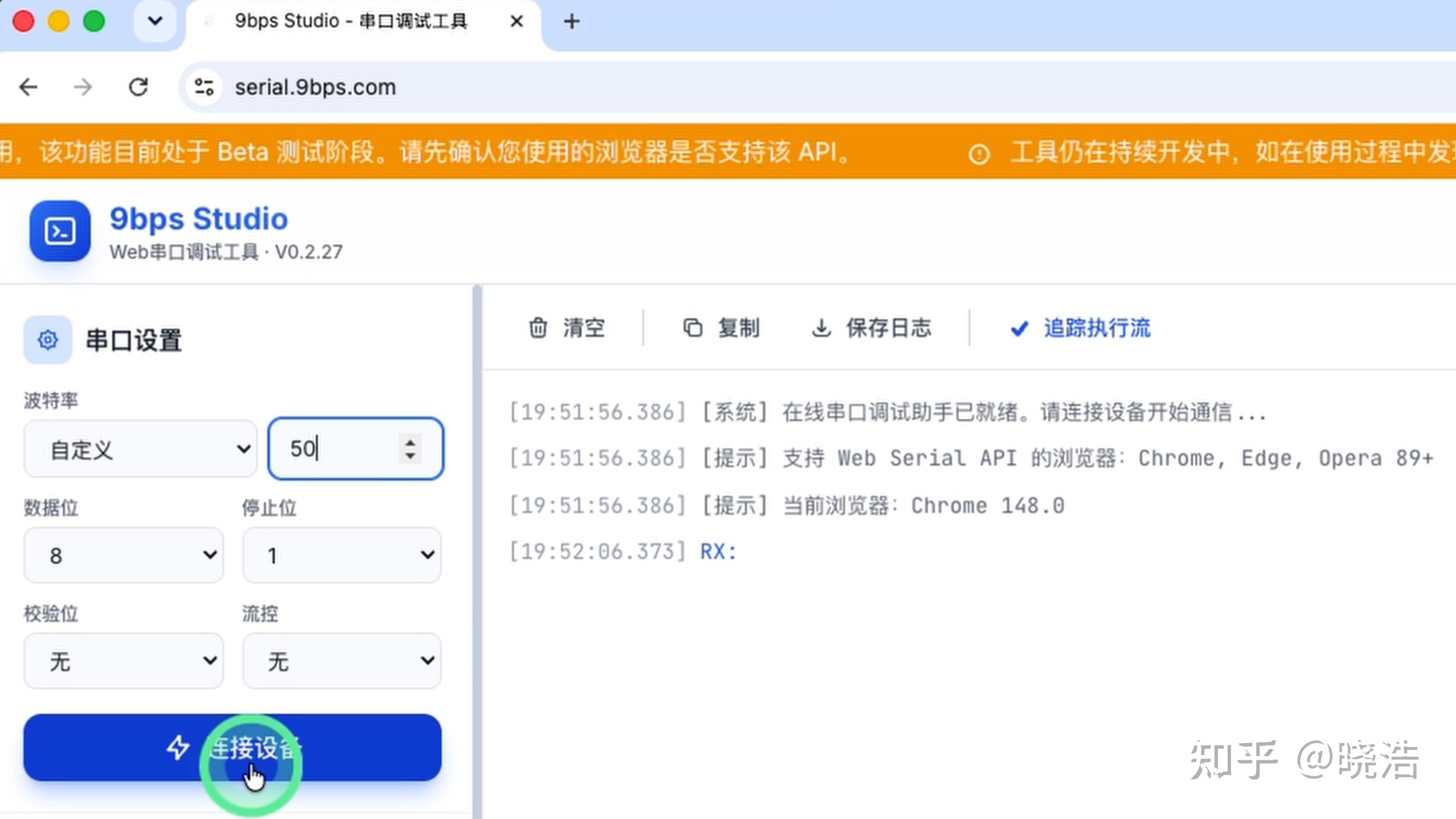

参数设置：打开串口工具，设置波特率为 50（故意设得很低，方便肉眼观察），数据位 8 位，停止位 1 位——这就是教科书上最常见的“8N1”格式（N 表示无校验位）。
设置完成后，发送【Hello】，观察示波器。

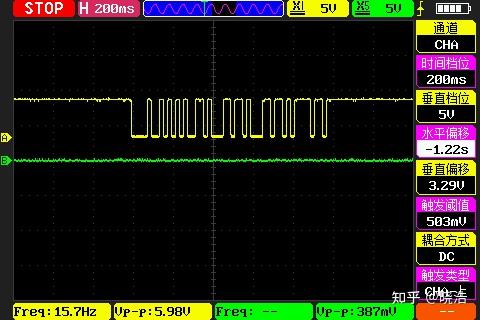

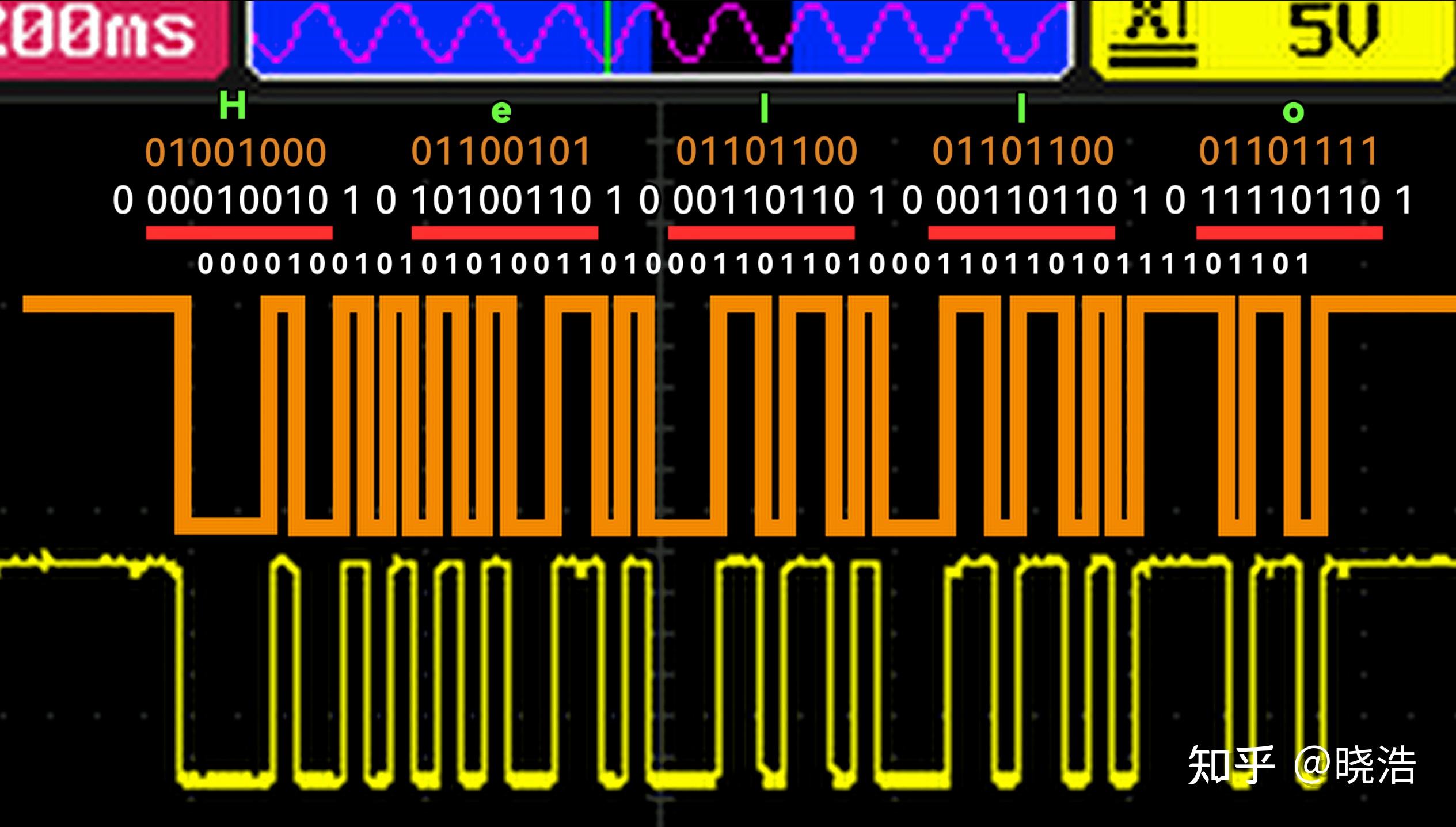

可以看到，示波器上立刻出现了一串高低跳变的脉冲。我们把它展开，逐位来看。
第一步，核对节拍。 这串数据是在波特率 50 下发送的，意味着每个 0 或 1（bit）持续 20 毫秒。目前示波器的时间档位为每格 200 毫秒，一个位宽应该占 1/10 格。我们看示波器上最窄的那段电平，宽度正好就是 20 毫秒——说明理论和实测的节拍完全对上了。
第二步，逐位读取。 从波形上第一个“1”变成“0”的位置（也就是下降沿、起始位）开始，沿着时间轴向右，每 20 毫秒读一个电平：
- 先根据帧格式，把每帧的 8 位数据部分整理出来（去掉起始位和停止位）；
- 由于 UART 是低位先发，把读到的 8 位反转过来，就得到了书写顺序的二进制；
- 拿第一帧来说，反转后显然就是我们期望的字母【H】的 ASCII 码
0100 1000； - 用同样的方法整理其余四帧，依次得到【e】【l】【l】【o】——正是我们发送的【Hello】。
至此，理论推导和实测波形严丝合缝。
七、改变参数再验证：波特率、数据位、停止位到底意味着什么

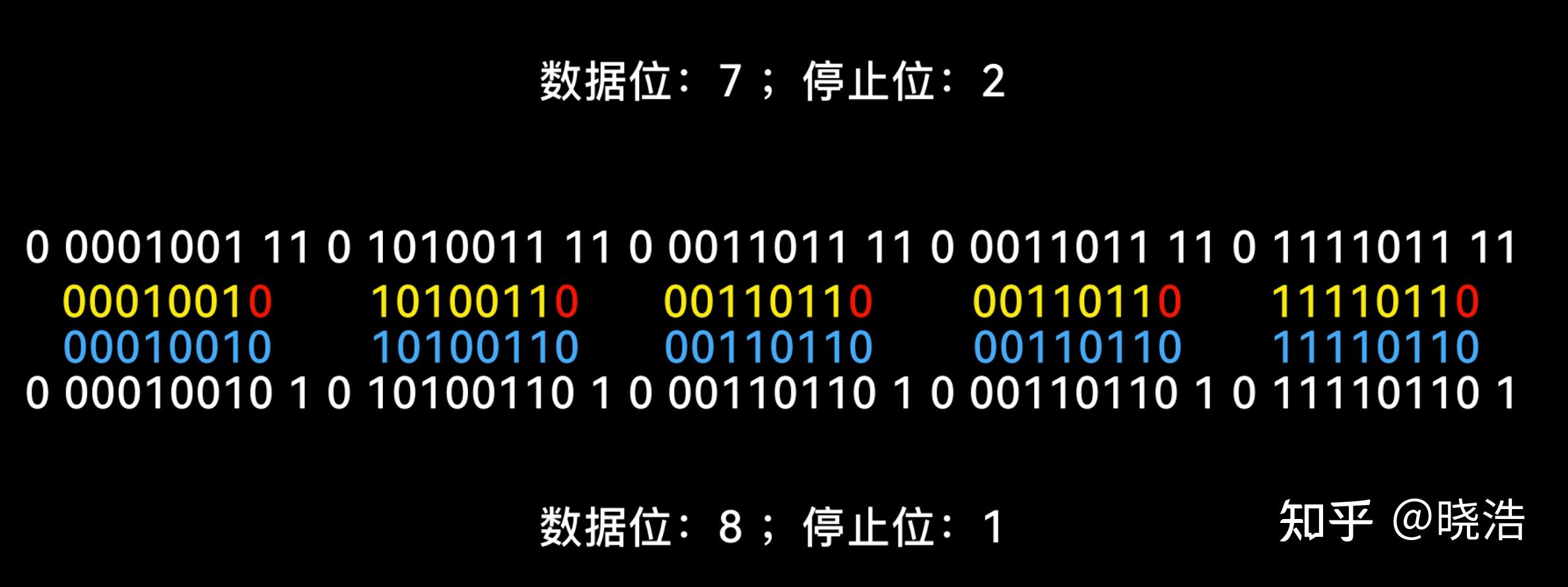

只测一组参数还不够说明问题。现在我们更改参数后再试一次：将波特率提到 100，数据位改为 7 位，停止位改为 2 位，再发一次【Hello】，然后对比两个波形。

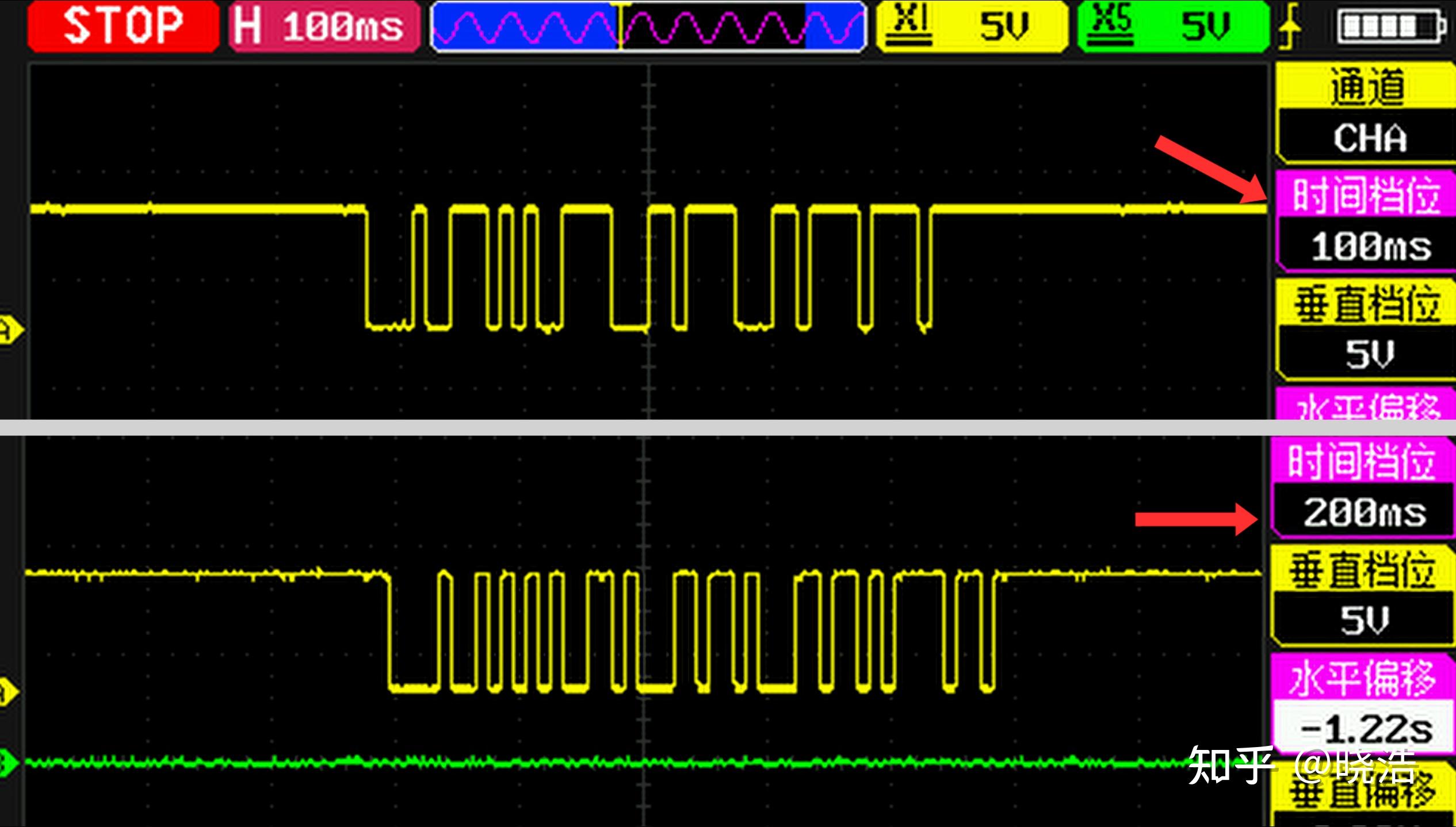

先看波特率。 两次测量的时间档位不同（一次 200ms，一次 100ms），但两个波形上最短的一个间隔在屏幕上的长度差不多——别忘了时间档位差了一倍，这说明波特率 100 时，一个 0 或 1 的实际持续时间确实缩短了一半（20ms → 10ms）。波特率提高，每个比特的时间就缩短，单位时间内能传输的信息量也就更大。
再看数据位。 逐位读一遍波特率 100 的这组波形，可以发现数据部分从 8 位变成了 7 位。这 7 位是怎么来的？其实发送的时候，直接把每个数据最高位的那个 0 给“丢掉”了，只发低 7 位。
最后看停止位。 停止位从一个 1 变成了两个 1，也就是高电平的收尾部分变成了两个单位长度。停止位的本质就是帧与帧之间的最小间隔，设成 2 位，等于给接收方多留了一个比特的处理时间。
到这里我们小结一下：
- 数据位：每次发送或接收时，一帧中有效数据的实际长度；
- 停止位：可以理解成连续发送数据时，帧与帧之间的最小间隔时间；
- 波特率：一个 0 或一个 1 所占的单位时间长度，也就是通信的“节拍”。
这样一来，TTL 在实际通信中到底是怎么一步步实现的，就非常清楚了。
八、两个思考题
接下来我们思考两个问题：
- 如果把数据位设置成 6 位，采用 ASCII 编码还能正常通信吗？
- 如果两个设备通信时，停止位和数据位配置不一样，是否还能够通信？
问题一：数据位 6 位，还能用 ASCII 吗？
理论上，如果字符编码的高位有 1，而数据位只有 6 位，那高位的信息就会被截掉，必然出错。但标准 ASCII 码有个特点：它实际只定义了 0~127 共 128 个字符，最高两位恰好都是 0。也就是说，哪怕只发低 6 位，截掉的两位本来就是 0，不影响内容。
是骡子是马，拉出来遛遛。我们用实验来验证：直接把转换器的 TX 和 RX 短接（自己发给自己，这叫回环测试），用任意一个串口工具把数据位改成 6 位——由于收发两端是同一个设备，波特率和停止位天然一致，不会对结果产生影响。

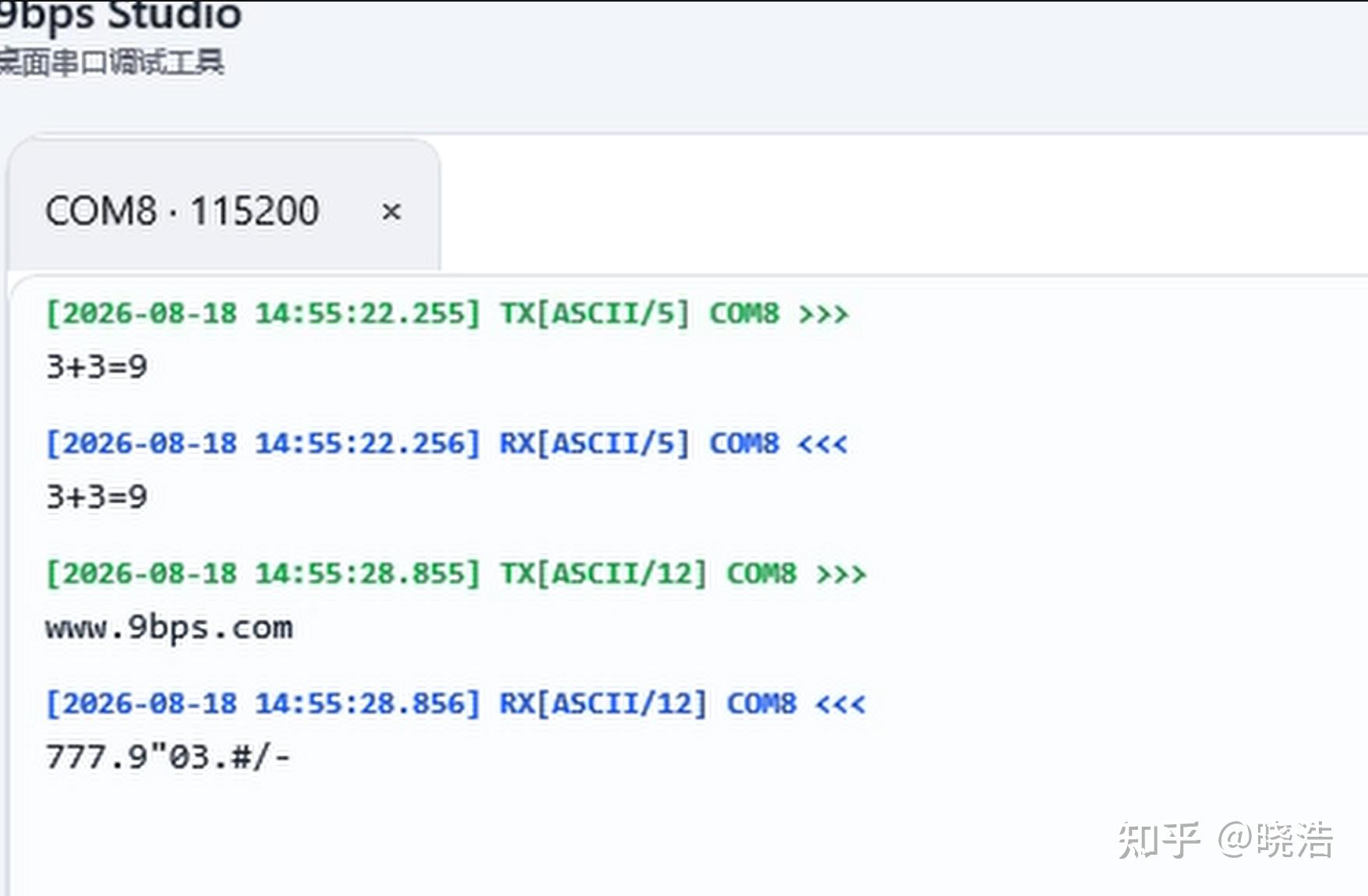

先发送 3+3=9，可以看到通信完全正常——因为这些字符的编码都在 0~63 之间，低 6 位就足够表示了。再尝试发送任意大写字母，收到的消息就变成了乱码——因为大写字母的 ASCII 码在第 7 位上有 1，被截掉了，接收方只能根据剩下的 6 位“瞎猜”。
这就是数据位的具体含义：它决定了每个字符能携带多少信息，也决定了你能用多大的“密码本”。
问题二：两边参数配置不一样，还能通信吗？
这个问题大家不妨自己先琢磨琢磨。我可以先把实验现象告诉你们，然后你们根据这些现象自己推一推，看能不能找出原因。

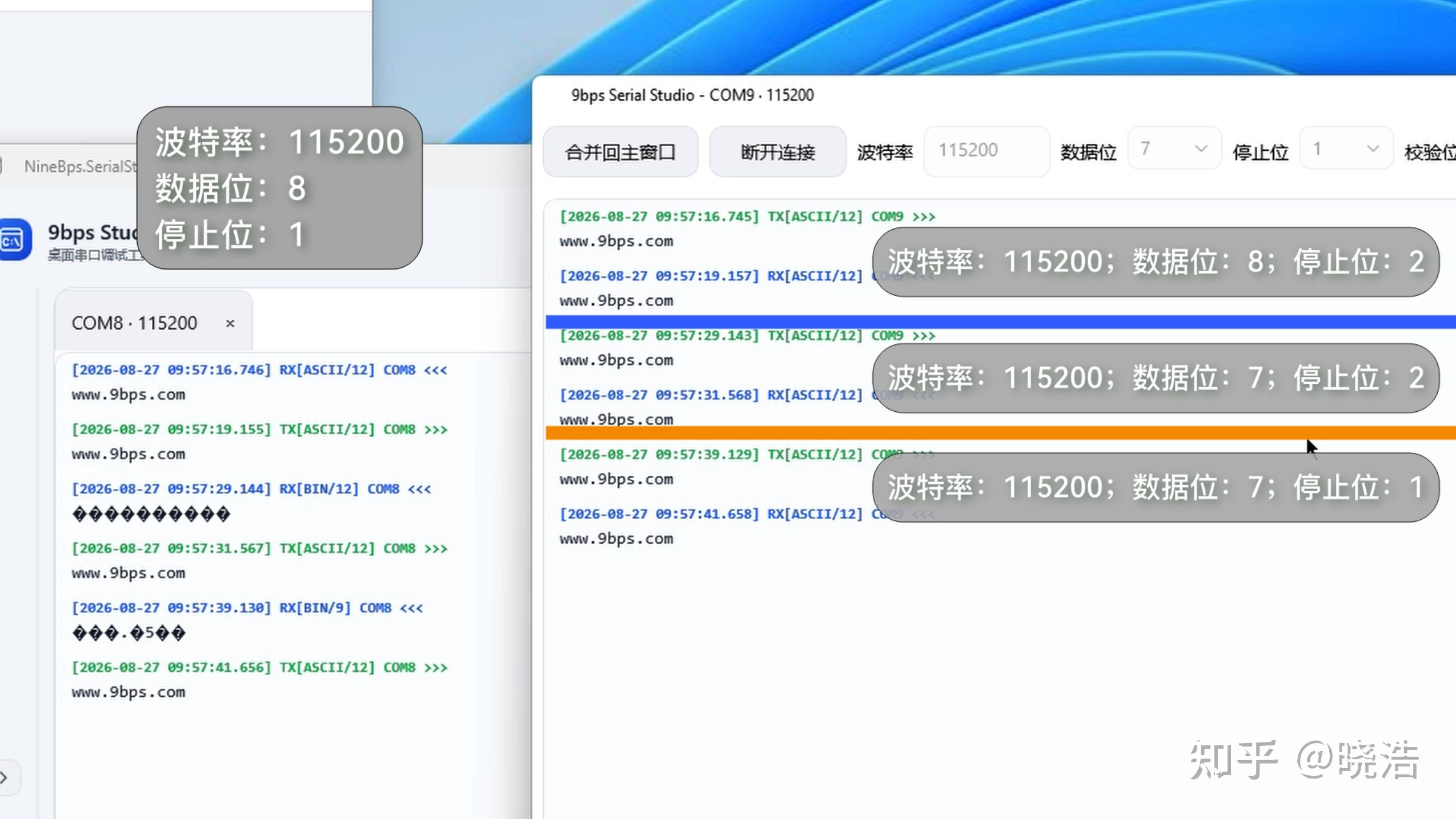

现象是这样的——双方都用 ASCII 编码通信：
情况一：数据位 8 的一端，给数据位 7 的一端发消息，能正常通信；而且大部分情况下，不管停止位设成多少，都没问题。
情况二：反过来，数据位 7 的一端，给数据位 8 的一端发，就不行了；同样，停止位怎么改都不管用。
情况三：如果双方数据位相同，只是停止位不一样，那绝大部分情况下，两边能双向正常通信。
这三种现象的具体测试结果已经摆在这里了。想一想：为什么会出现这样的差异？提示一下——回忆一下数据位在帧结构里的位置，以及接收方是“从哪一位开始数、数几位”的。欢迎在评论区留下你的推理过程。
九、TTL 的局限与改进
到这里，我们已经弄清楚了什么是波特率、停止位、数据位——这就是最基础的 TTL 串口通信。很多嵌入式设备内部的模块间“对话”，采用的都是这种方式。
但 TTL 的缺点也非常明显：
- 传输距离短。 如果通信距离过长，导线的电阻就不能忽略，分压会导致到达终端的电压不足，接收端可能就识别不了高低电平了。一般来说，TTL 电平适合板级、厘米级到米级的通信。
- 抗干扰能力差。 TTL 是单端信号——用一根信号线相对于地的绝对电压来表示 0 和 1，0 和 1 之间的电压差只有几伏。外部电磁干扰很容易叠加在这几伏上，造成误判。速率越高，每个比特的时间越短，留给判决的余量越小；距离越远，干扰和衰减越严重。两个问题叠加，错误率直线上升。
为了解决这些问题，人们做了各种改进：
- RS232：把电压摆幅大幅提高，逻辑 1 用 -3
-15V 表示，逻辑 0 用 +3+15V 表示（典型 ±12V）。电压差拉大到二十多伏，抗干扰能力自然增强，传输距离也比 TTL 远得多（可达十几米）。 - RS422：改用差分信号，用两根线传输一对相位相反的信号，接收端只看两线之间的电压差值。外部干扰往往同时作用在两根线上（共模干扰），做差之后正好抵消——抗干扰能力大幅增强，可以实现千米级的超长距离和更高速率。
在后面我们还会讲到 RS485、CAN 等更多总线——它们在差分的基础上，又解决了多设备组网、总线仲裁等更复杂的问题。感兴趣的话，记得关注。
结语
从 0V 和 5V 两种电平出发，我们用门限把连续的电压切成 0 和 1，用编码给 0 和 1 赋予含义，用起始位和停止位划定一句话的边界，用波特率统一双方的节拍——一套完整的通信规则就这样搭建起来了，并且被示波器上的真实波形一一验证。
到这里，我们就真正了解了最基础的 TTL 电平通信。它是几乎所有现代通信技术的地基——看懂了它，再去看 RS485、CAN、I2C、SPI，甚至 USB 和网络，都会容易得多。
我们下期再见。
